グルーガン・ホットメルトガン

オプションノズル

オプションノズル

各グルーガンに対して様々なタイプのオプションノズルを用意しています。
用途に合ったグルーガンとノズルの選定が重要となりますので、お気軽にご相談ください。
また、ご希望の特注ノズルを製作することも可能です。

  • オプションノズル
  • オプションノズル

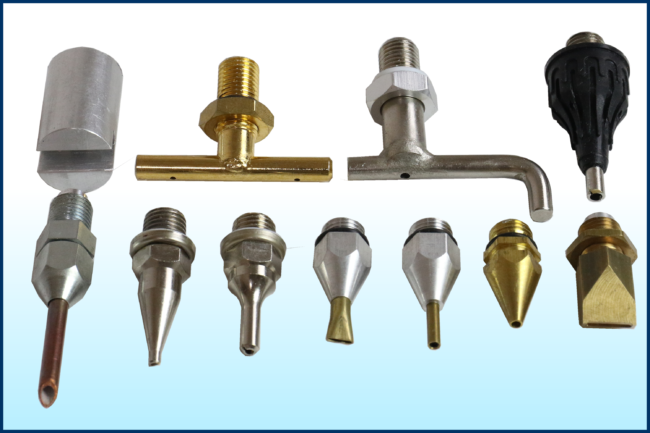

  • PT100、TEC305-12、TEC305-12LT、HB-200、HD200Ⅱ、TEC806-12、TEC810-12、TEC810-12LT、TEC810-15、HK-615、HB-350、TE-9412、DG-12、DG-15、TE-m12、TE-m15、B-TEC308、B-TEC808用



    NS-52 ADJ010ノズル MDJ016ノズル MDJ018 ノズル
    211D N7102 N7103 MN-11 NS-52 ADJ010 MDJ016 MDJ018
    1.6mm径
    (注入)
    13mm延長
    2.0mm径
    (注入)
    13mm延長
    5mm幅
    (巾広)
    13mm延長
    3.5mm径
    (注入)
    2.3mm径
    (注入)
    2.0mm径
    (注入)
    1.9mm径
    (注入)
    1.25mm径
    (プレシジョン)
    5mm延長
    3619BB ノズル #ADJ013 #ADJ010A-04
    N-18 NR-22 3619BB ADJ004 3610 ADJ013 ADJ010A-04
    1.5mm径
    (注入)
    3.0mm径
    (シリコンプロテクター
    付き注入)
    1.9mm径
    (注入)
    12mm幅
    (巾広)
    1.0㎜径×2穴T字
    (穴間隔32㎜)
    3.0㎜径 30㎜延長 畳表解留用
    ※(#ADJ010
    必要)

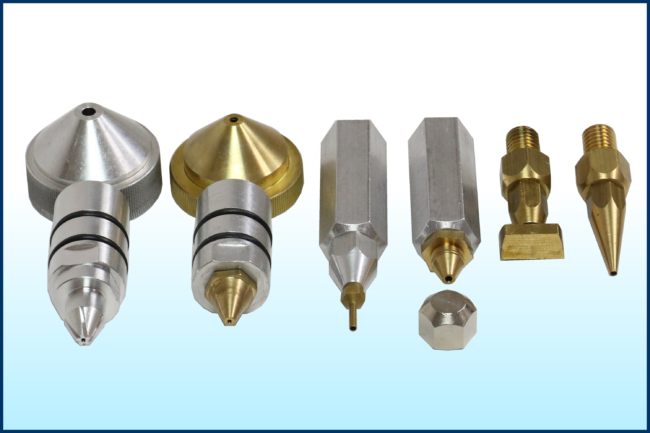

  • TR60LCD用

    Spiral Nozzle φ1.0 Spiral Nozzle φ1.5 Spray Nozzle φ1.0 Assy  Pointed Nozzle φ1.75 Assy Slit Nozzle Assy  Spiral Spray Cap(3289) Spray Cap(3088)
    Spiral Nozzle
    φ1.0
    Spiral Nozzle
    φ1.5
    Spray Nozzle Assy
    φ1.0
    Pointed Nozzle Assy
    φ1.75
    Slit
    Nozzle Assy
    0.5×18㎜
    Spiral Spray Cap Spray Cap
    1.0mm径

    (円状塗布)

    1.5mm径

    (円状塗布)

    1.0mm幅

    (噴霧状塗布)

    1.75mm径

    (線状塗布)

    0.5mm
    ×18㎜幅
    (幅広塗布)
    Spiral Nozzle
    Assy用
    キャップ
    Spray Nozzle
    Assy用
    キャップ
  • TR700、TR80LCD用



    Spiral Nozzle φ1.0 Assy Spiral Nozzle φ1.5 Assy Spray Nozzle φ1.0 Assy  Threaded Nozzle Assy Injection Needle Nozzle Assy Spiral Spray Cap(3289)  Spray Cap(3088)
    Spiral Nozzle Assy
    φ1.0
    Spiral Nozzle Assy
    φ1.5
    Spray Nozzle Assy
    φ1.0
    Threaded Nozzle Assy
    φ1.9
    Injection Needle Nozzle Assy
    φ1.5
    Spiral Spray Cap Spray Cap
    1.0mm径

    (円状塗布)

    1.5mm径

    (円状塗布)

    1.0mm幅

    (噴霧状塗布)

    1.9mm径

    (線状塗布)

    1.5mm径
    ×15㎜延長
    (線状塗布)
    Spiral Nozzle
    Assy用
    キャップ
    Spray Nozzle
    Assy用
    キャップ
  • HS-0753用

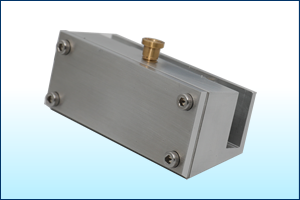

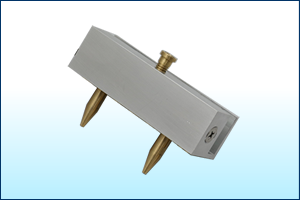

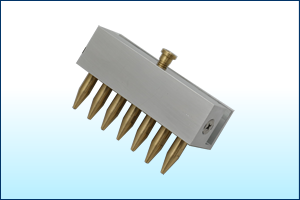

    HS-0753用2穴ノズル HS-0753 7穴ノズル HS-0753 スプレッダーノズル
    2Hole Nozzle 7Hole Nozzle Spread Nozzle

    (ノズル径 φ0.6~3.0mm)
    (ノズル間隔 10~60mm)

    2本ノズル固定タイプです。

    ※左右の吐出量、吐出タイミングに
    バラツキが生じる場合があります。

    (ノズル径 φ0.6~3.0mm)
    (ノズル間隔 10~60mm)

    7本のノズルを付け替える事が出来るタイプです。吐出幅を10~60㎜ピッチで自由に変更可能です。
    ※各ノズルの吐出量、吐出タイミングに
    バラツキが生じる場合があります。

    (塗工厚 0.5~1.0tmm)
    (塗工幅 10~60mm)

    ホットメルトを薄くシート状に塗工する事が出来ます。

    ※塗工幅と厚みにバラツキが
    生じる場合があります。
