グルーガン・ホットメルトガン

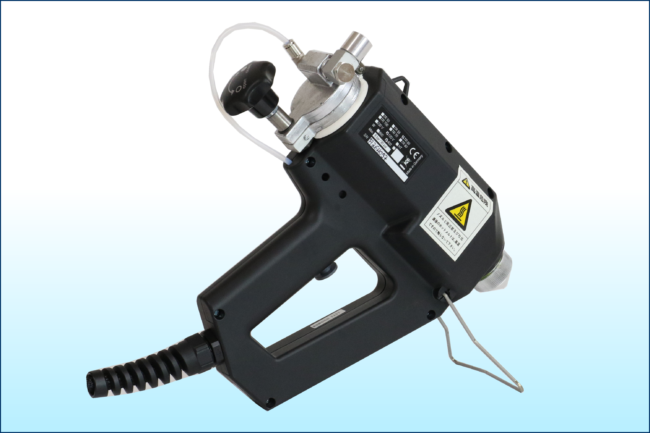

TR60LCD ホットメルトスプレーガン

スプレー吐出タイプ

ホットメルトを薄く幅広く、スパイラル(ら旋)状あるいは噴霧状にスプレー塗布できるグルーガンです。 専用のピロー状メルトは、オープンタイムが10分も持続し作業性が向上。 また、既存のペレット状、粒状、円柱状メルト等も使用可能です。
グルーガンとホットメルトの無料貸出も行っております。お気軽にお問い合わせください。

  • TR60LCD ホットメルトスプレーガン
  • TR60LCD ホットメルトスプレーガン
  • 特長

    ホットメルトを薄く幅広く、スパイラル(ら旋)状あるいは噴霧状にスプレー塗布できます。
    ノズルを交換することなく、レギュレータ圧を調整することでスパイラル幅の調整や、噴霧及び通常のビート(線状)パターンへの切り換えが自由自在にできます。
    スプレー塗布することで、1)従来のビート(線状)塗布に比較し、ホットメルトの使用量を最大約60%節減し、2)熱に弱い被着材(発泡体・フォーム・フィルムなど) を熱変形させずに接着でき、3)広い面積で接着するのでより強い強度を得ることができます。
    専用ホットメルトは、オープンタイムが長く、長尺物や広い面積の接着にも十分に対応することができます。
    ホットメルトの種類に応じて、ヒーター温度を調整できるので、メルトの性能を最大限引き出すことができます。
    ホットメルトは、タンク入り口が大きいのでピロー状、粒状、ペレット状、円柱状等の様々な形状のものを使用することができます。
    備え付けの専用スタンドがあるので、作業をスムーズに行うことが可能です。
  • 塗布パターン

    ※上記塗布パターンはイメージです。

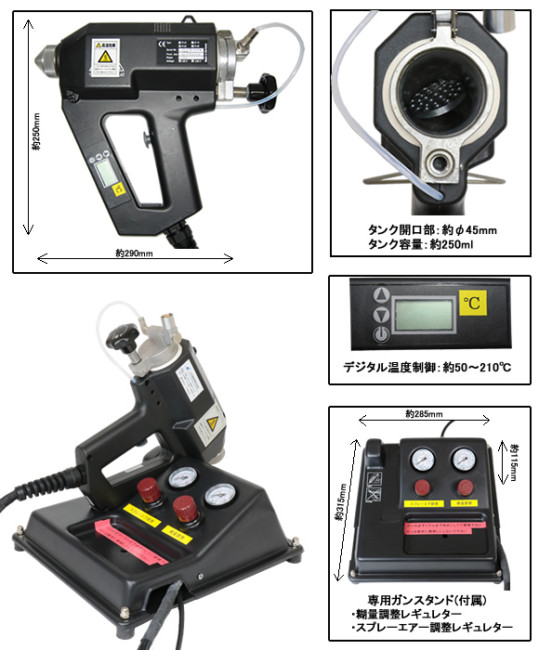

  • 製品の外観寸法



  • 製品仕様

    ホットメルトガン(TR60LCD)
    使用電圧 AC100V (50/60HZ)
    ヒーター容量 400W
    ヒーター温度 50~210℃可変
    使用エアー圧 3.5~6.3kg/cm2
    ウォームアップタイム 約15~20分
    タンク容量 250ml
    スパイラル塗布幅 約2.5~5.0cm
    本体重量 1.2Kg
    電源コード 4.0m
    ケーブル(スタンド~本体) 4.5m

    ※ウォームアップタイムと溶解吐出能力は、使用するホットメルト接着剤で変化します。

  • オプションノズル

    Spiral Nozzle φ1.0 Spiral Nozzle φ1.5 Spray Nozzle φ1.0 Assy  Pointed Nozzle φ1.75 Assy Slit Nozzle Assy  Spiral Spray Cap(3289) Spray Cap(3088)
    Spiral Nozzle
    φ1.0
    Spiral Nozzle
    φ1.5
    Spray Nozzle Assy
    φ1.0
    Pointed Nozzle Assy
    φ1.75
    Slit
    Nozzle Assy
    0.5×18㎜
    Spiral Spray Cap Spray Cap
    1.0mm径

    (円状塗布)

    1.5mm径

    (円状塗布)

    1.0mm幅

    (噴霧状塗布)

    1.75mm径

    (線状塗布)

    0.5mm
    ×18㎜幅
    (幅広塗布)
    Spiral Nozzle
    Assy用
    キャップ
    Spray Nozzle
    Assy用
    キャップ
  • オプションアクセサリー

    hands-freeシステム フットスイッチキット ターンテーブル
     hands-free  Turntable-TR60LCD
     軽く手を添えるだけで、ガンを上下水平方向に自在にコントロールできる補助アームです。 専用スタンドとフットスイッチの組合せにより、両手を使用して接着作業が行えます。小部品の接着作業に適しています。 ガンを固定し下部のターンテーブルを回転させることで、ホットメルトや各種樹脂材を円状に塗布することが可能です。
  • 用途

    接着面積の広い段ボール箱の製函(C式・段ボールカートンなど)
    緩衝材、断熱材、吸音材などの発泡体、フォームの貼り合せ(プラ段にも接着可)
    不織布、グラスウール、フェルト、ファイバーグラスの貼り合せ
    ハニカムコアの固定・接着
    両面テープからの切り替え(ゴミなし、作業性大幅UP!)
    溶剤系缶スプレー接着剤からの切り替え(作業環境向上)
    木材、プラスチック(ABS、FRP、塩ビ、PP、PET含む)の接着
    畳の芯材と畳表の接着
    自動車のドアパネル(防水シートと遮音材の接着)
    自動車のシート (プレスフェルトや発泡材の接着)

  • 専用ホットメルト接着剤

    品番 966Pピロー 976Dピロー 912Tピロー
    粘度(CPS/180℃) 3,400 4,000 5,000
    オープンタイム 10分 9分 10分
    軟化点(R&B) 109℃ 132℃ 106℃
    耐熱(2PSILoad) 60℃ 70℃ 60℃
    特徴・用途 木材・発泡体・繊維・プラスチック全般 紙・木材・段ボール 粘着タイプ(両面テープの代替)
