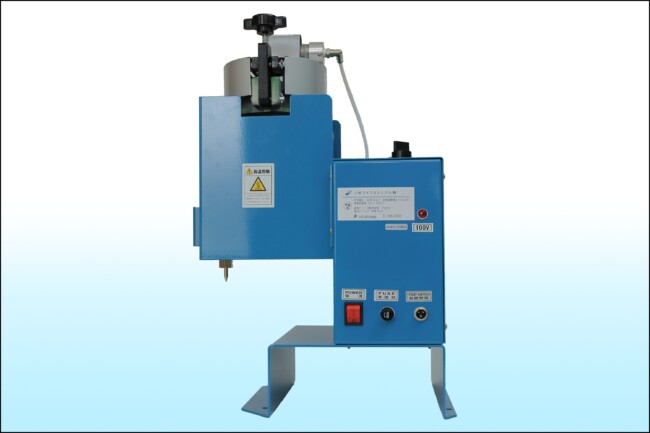

ＨＳ－０７５３ＰＩＤ　卓上型フットスイッチ式ホットメルトガン

卓上フットスイッチタイプ

ＨＳ－０７５３ＰＩＤは、デジタル温調機能によりＨＳ－０７５３よりも正確な定量塗布が可能な卓上型フットスイッチ式アプリケーターです。バルブ部分は自動ガンと同じニードルバルブ方式を採用し、正確で素早いメルト切れが可能です。定量塗布が可能なので、小箱の封かんや小物の接着、ホットメルトや樹脂の充填作業など、両手を自由に動かしたいような細かい作業に最適です。グルーガンを用いた作業に比べて、格段に塗布精度と作業スピードを向上させる事が可能です。
アプリケーターとホットメルト接着剤の無料貸し出しも行っております。お気軽にお問い合わせください。

特長

①

フットスイッチ式なので両手をご自由にお使い頂けます。
両手が必要となる細かい作業(小箱の封かん、部品の取り付け等) に威力を発揮ます。

②

手動塗布と自動塗布をスイッチ一つで切り替えることが可能です。
・手動塗布：フットスイッチを踏んでいる間、ホットメルトが吐出されます。
・自動塗布：フットスイッチを入れるとタイマー設定時間だけ吐出されます。

③

ニードルバルブ方式を採用しているので、正確で素早いメルト切れ。

④

卓上型なので非常にコンパクトで小さなテーブルがあれば作業が可能。

⑤

タンク容量は１リットルで連続作業が可能です。

⑥

タンク入り口が大きい(直径10cm)のでブロック状のホットメルトも使用可能。

⑦

デジタル温調制御の為、温度ブレによるホットメルトの粘度(吐出量)変化が少ない。

製品仕様

使用電圧	AC100Ｖ(50/60HZ)
ヒーター容量	1,100W
ヒーター温度	100～200℃可変(デジタル温調)
使用エアー圧	2.0～6.0kg/cm2(25～80psi)
寸法	W400×D420×H500
溶解吐出能力	2.5kg/時
タンク容量	１リットル(入口直径10cm)
本体重量	14.8kg

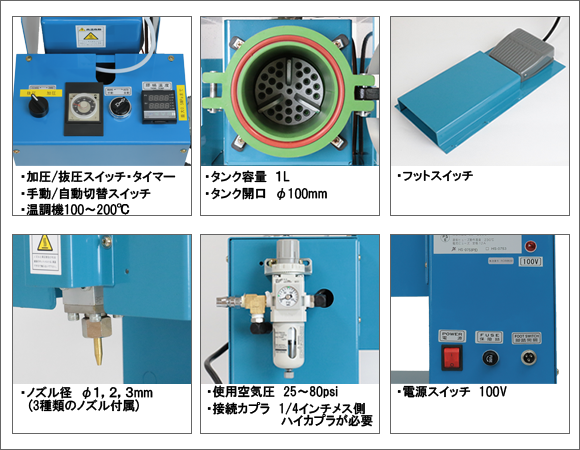

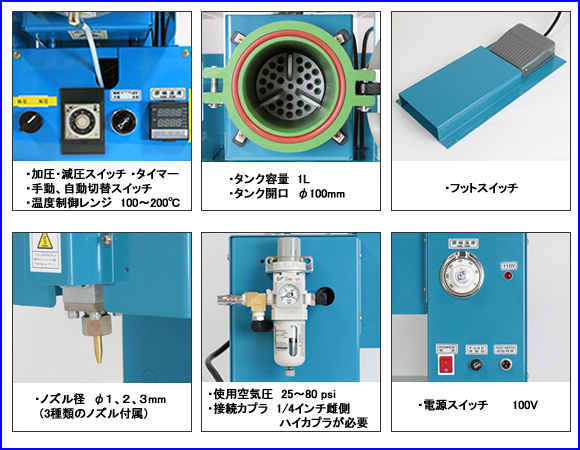

製品詳細画像
用途

・小箱、化粧箱の接着
・電子基盤、電子部品などのモールディング
・樹脂などの充填作業
・定量塗布が要求される作業全般
オプションアクセサリー

○カートングルーア

卓上型フットスイッチ式アプリケーターHS-0753にカートン封かんシステムを組み合わせた装置です。
横スライドガイドに、カートンフラップ面を入れ込みスライドする事で、ホットメルト接着剤を線状に塗布する事が可能です。
クランプを緩めてガイドの位置を前後上下に調整する事が出来るので、端部からの塗布位置を自由に調整できます。また、光電管の位置を調整する事で、塗布の開始と終了位置をコントロールする事も可能となります。
作業者の両手が完全フリーとなり、狙ったところに定量塗布出来ますので、製品の仕上がりも美しく作業スピードを大幅にアップさせる事が可能です。

○ターンテーブル

卓上型フットスイッチ式アプリケーターHS-0753をターンテーブルと組み合わせた装置です。
HS-0753の下部でターンテーブルを回転させることで、ホットメルトや各種樹脂材を円状に塗布することが可能です。HS-0753のノズル構造は、メルト切れの優れるニードルバルブ構造なので、塗布量を精密にコントロールする事が可能です。
また、回転スピードが可変式なので塗布幅のコントロールも可能です。さらに、回転部が前後に動く構造になっているので、複数の円状塗布も可能です。
フィルターのエンドキャップ等の円柱状の製品にホットメルトを塗布する作業に最適です。

オプションノズル

2Hole Nozzle	ノズル径 φ0.6～3.0mmノズル間隔 15～60mm	2本ノズル固定タイプ。 ※左右の吐出量・タイミングにバラツキが生じる場合があります。
7Hole Nozzle	ノズル径 φ0.6～3.0mmノズル間隔 10mm	吐出幅・本数を10~60㎜に調整可。 ※各ノズルの吐出量・タイミングにバラツキが生じる場合があります。
Spread Nozzle	ノズル幅 0.5～1.0tmm塗工幅 10～60mm	ホットメルトをシート状に塗工可能。
45°Angle Nozzle	ノズル径 φ0.5～2.0mmノズル角度 0～90°	ホットメルトを壁面へ塗布可能。
