グルーガン・ホットメルトガン

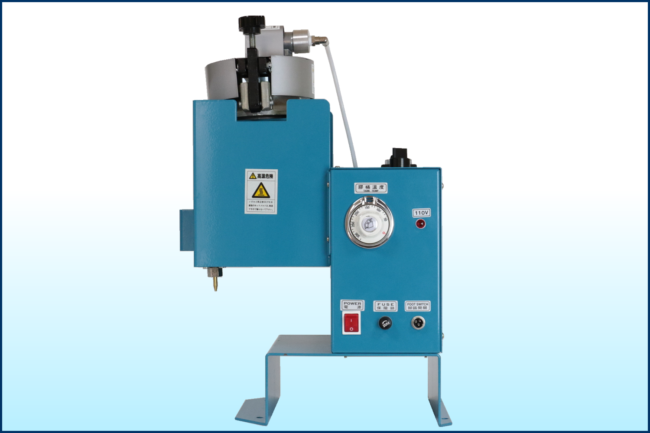

HS-0753 卓上型フットスイッチ式ホットメルトガン

卓上フットスイッチタイプ

HS-0753は、タイマー制御により正確な定量塗布が可能な卓上型フットスイッチ式アプリケーターです。 バルブ部分は自動ガンと同じニードルバルブ方式を採用し、正確で素早いメルト切れが可能です。定量塗布が可能なので、小箱の封かんや小物の接着、ホットメルトや樹脂の充填作業など、 両手を自由に動かしたいような細かい作業に最適です。グルーガンを用いた作業に比べて、格段に塗布精度と作業スピードを向上させる事が可能です。
アプリケーターとホットメルト接着剤の無料貸し出しも行っております。お気軽にお問い合わせください。

  • HS-0753 卓上型フットスイッチ式ホットメルトガン
  • HS-0753 卓上型フットスイッチ式ホットメルトガン
  • 特長

    フットスイッチ式なので両手をご自由にお使い頂けます。
    両手が必要となる細かい作業(小箱の封かん、部品の取り付け等) に威力を発揮ます。
    手動塗布と自動塗布をスイッチ一つで切り替えることが可能です。
    ・手動塗布:フットスイッチを踏んでいる間、ホットメルトが吐出されます。
    ・自動塗布:フットスイッチを入れるとタイマー設定時間だけ吐出されます。
    ニードルバルブ方式を採用しているので、正確で素早いメルト切れ。
    卓上型なので非常にコンパクトで小さなテーブルがあれば作業が可能。
    タンク容量は1リットルで連続作業が可能です。
    タンク入り口が大きい(直径10cm)のでブロック状のホットメルトも使用可能。
  • 製品仕様

    使用電圧 AC100V(50/60HZ)
    ヒーター容量 1,100W
    ヒーター温度 100~200℃可変(アナログ温調)
    使用エアー圧 2.0~6.0kg/cm2
    25~80psi
    寸法 W400×D420×H500
    溶解吐出能力 2.5kg/時
    タンク容量 1リットル(入口直径10cm)
    本体重量 14.8kg

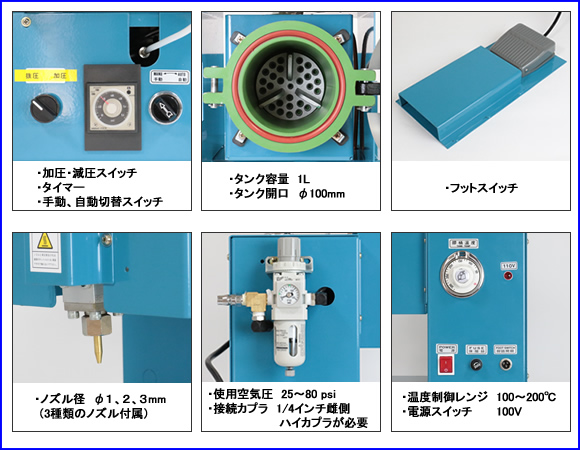

  • 製品詳細画像

  • 用途

    ・小箱、化粧箱の接着
    ・電子基盤、電子部品などのモールディング
    ・樹脂などの充填作業
    ・定量塗布が要求される作業全般

  • オプションアクセサリー

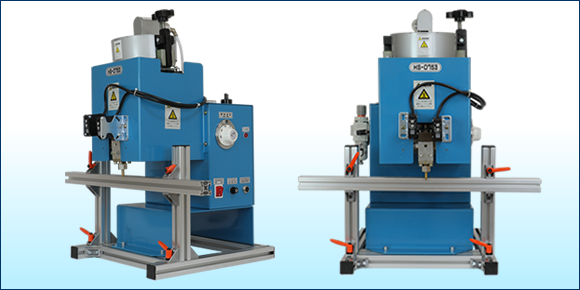

    ○HS-0753-CG カートングルーア
    HS-0753カートングルーア

    卓上型フットスイッチ式アプリケーターHS-0753にカートン封かんシステムを組み合わせた装置です。
    横スライドガイドに、カートンフラップ面を入れ込みスライドする事で、ホットメルト接着剤を線状に塗布する事が可能です。
    クランプを緩めてガイドの位置を前後上下に調整する事が出来るので、端部からの塗布位置を自由に調整できます。また、光電管の位置を調整する事で、塗布の開始と終了位置をコントロールする事も可能となります。
    作業者の両手が完全フリーとなり、狙ったところに定量塗布出来ますので、製品の仕上がりも美しく作業スピードを大幅にアップさせる事が可能です。

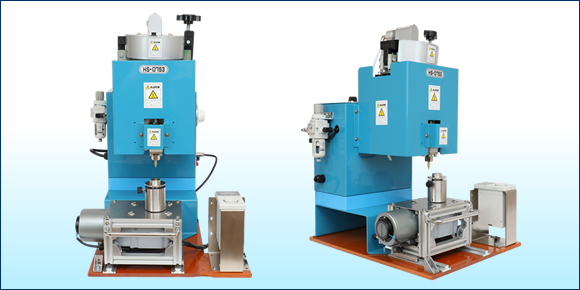

    ○HS-0753-TT ターンテーブル

    HS-0753-TT ターンテーブル


    卓上型フットスイッチ式アプリケーターHS-0753をターンテーブルと組み合わせた装置です。
    HS-0753の下部でターンテーブルを回転させることで、ホットメルトや各種樹脂材を円状に塗布することが可能です。HS-0753のノズル構造は、メルト切れの優れるニードルバルブ構造なので、塗布量を精密にコントロールする事が可能です。
    また、回転スピードが可変式なので塗布幅のコントロールも可能です。さらに、回転部が前後に動く構造になっているので、複数の円状塗布も可能です。
    フィルターのエンドキャップ等の円柱状の製品にホットメルトを塗布する作業に最適です。

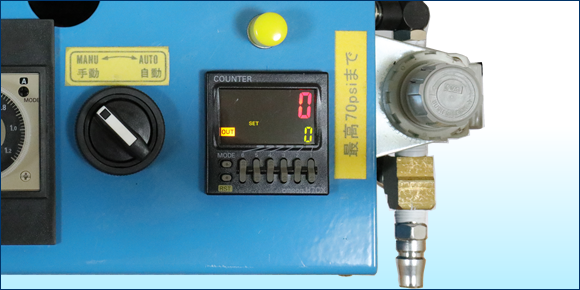

    ○カウンター、誤動作防止システム

    HS-0753カウンター
    ・カウンターについて
    塗布モードを自動塗布に設定した際に、フットスイッチを押した回数をカウンター表示可能なので生産数量の管理する事ができます。

    ・誤動作防止システム
    誤ってフットスイッチを押してもホットメルトが吐出されない様な制御を加える事も可能です。
    例えば、メルトを吐出直後、5秒間はメルトを吐出出来ないように設定する事で、誤って連続でメルトを吐出されることを防ぐことが可能です。

  • オプションノズル



    2Hole Nozzle
    HS-0753用2穴ノズル
    ノズル径
    φ0.6~3.0mm

    ノズル間隔
    15~60mm

    2本ノズル固定タイプ。

    ※左右の吐出量・タイミングに
    バラツキが生じる場合があります。
    7Hole Nozzle
    HS-0753 7穴ノズル

    ノズル径
    φ0.6~3.0mm

    ノズル間隔
    10mm

    吐出幅・本数を10~60㎜に調整可。
    ※各ノズルの吐出量・タイミングに
    バラツキが生じる場合があります。

    Spread Nozzle
    HS-0753 スプレッダーノズル
    ノズル幅
    0.5~1.0tmm

    塗工幅
    10~60mm

    ホットメルトを
    シート状に塗工可能。

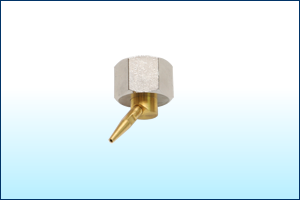

    45°Angle Nozzle
    HS-0753用45°アングルノズル

    ノズル径
    φ0.5~2.0mm

    ノズル角度
    0~90°

    ホットメルトを
    壁面へ塗布可能。

  • デモ機を無料でお試しいただけます
